詳細介紹：

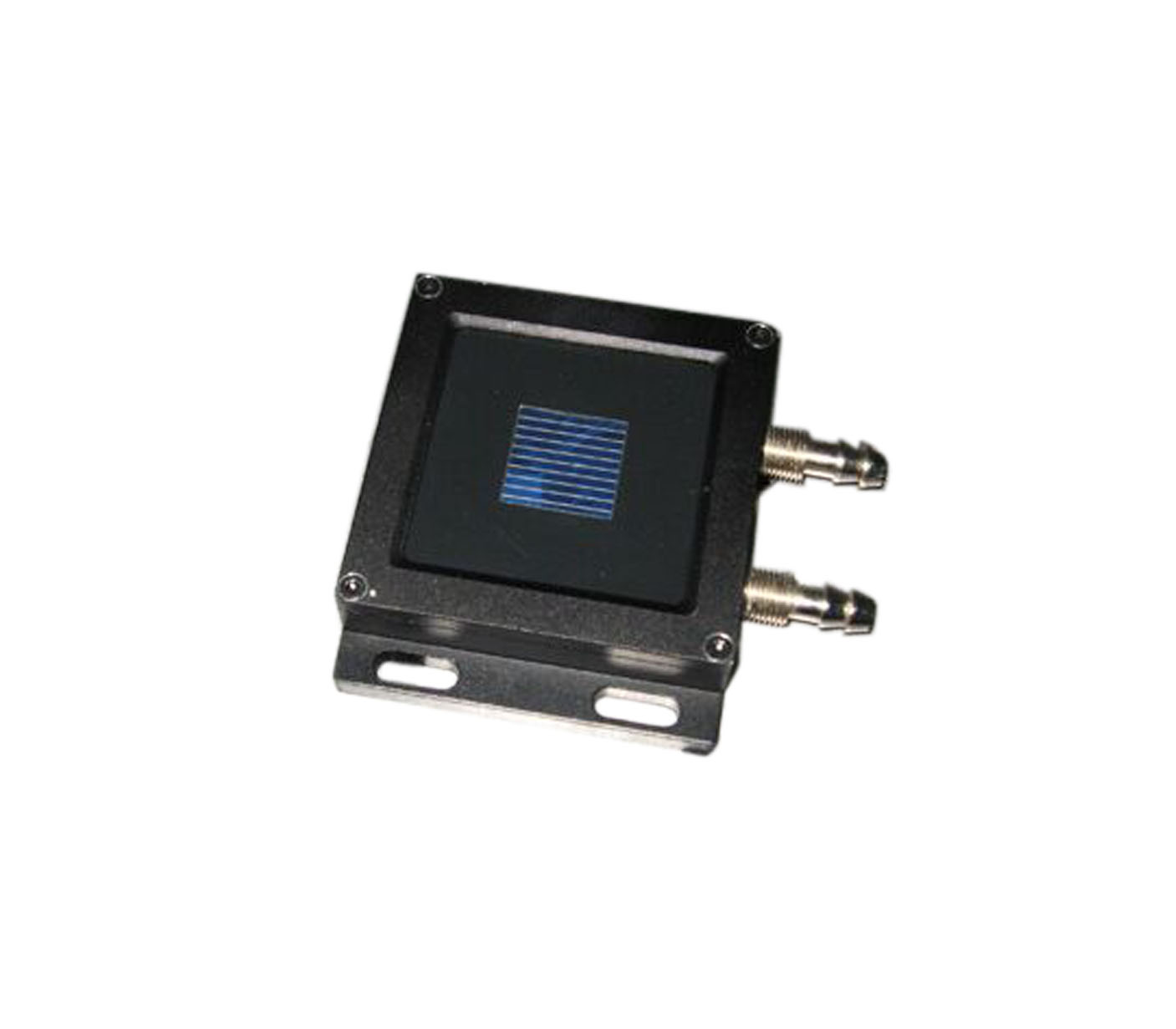

標準太陽電池為2cm*2cm的單晶硅或多晶硅晶硅（可依據用戶需要定制）光伏電池，經過老化、篩選，選擇穩定性好、表面均勻的進行全密封式封裝。太陽電池置于方形鋁基座的中心，并配有一個抗輻照玻璃保護窗口，窗口的封裝采用透明性好，折射系數相近的光敏膠。太陽電池的下面裝有Pt100鉑電阻溫度傳感器，在封裝前已進行標定。太陽電池和測溫傳感器均采用四端輸出的Kelvin連接接線方式。
型號：
1）CEL-RCCN單晶硅標準太陽能電池
2）CEL-RCCO多晶硅標準太陽能電池
標準太陽電池通常用于日常校準或測試光源（氙燈、太陽模擬器等）在被測太陽電池表面所建立的總輻照度（W/m2）。太陽模擬器的輻照度發生變化時，照射在太陽電池上產生的短路電流與太陽模擬器的輻照度之比接近常數，因此可以通過測量短路電流的大小來獲得太陽的輻照度。太陽電池的標定值定義為：在標準測試條件下，標準太陽電池的短路輸出電流與輻照度之比，單位A/(W/m2)，稱為CV值。當太陽電池的短路電流等于其標定值時，即可認為太陽模擬器的輻照度達到一個太陽常數，即1000W/m2。
規格參數：
尺寸和外觀 | 測試條件 | ||
光伏材料 | 單晶硅/多晶硅 | 光譜 | AM1.5 |
光伏器件尺寸 | 20mm x 20mm | 標定溫度 | 25oC |
窗口材料 | 空間抗輻照蓋片 | 標定輻照度 | 1000 W/m2 |
外圍材料 | 空間抗輻照蓋片 | 波長范圍 | 400-1100nm |
外圍材料 | 70mm x 70mm x 20 mm | 測試參數 | |
溫度傳感器 | 100 Ω Pt電阻 | 標定值CV (A/W/m2 ) | |
電流電壓連接器 | LEMO插頭 | 短路電流Isc ( mA) | |
溫度連接器 | LEMO插頭 | 開路電壓Voc ( mV) | |
電性能 | 短路電流的溫度系數α(mA?oC-1) | ||
標定輻照度 | 1000 W/m2 | 開路電壓的溫度系數β(mV?oC-1) | |
操作電流 | 不超過200 mA | 電流最大值Imax ( mA) | |
操作溫度 | 10oC - 40oC | 電壓最大值Vmax ( mV) | |
轉換效率 | 大于16% | 功率最大值Pmax ( mW) | |
填充因子 | 大于0.7 | 填充因子FF | |
短路電流 | 變化不超過±0.5% | ||
測試證書：
每個電池會有一份測試證書和獨立的數據記錄。證書記錄了測量值及其不確定度，標準電池溯源的基礎及各種參數數據，可以作為與ISO相符合的質量證書。
