CEL-IV太陽能電池IV測試系統

型號：暫無

產地：北京

簡介：CEL-IV太陽能電池I-V測量系統在太陽能光伏器件的所有性能表征手段中，IV特性測試無疑是直觀、有效、被廣泛應用的一種方法。

立即聯系

在太陽能光伏器件的所有性能表征手段中，IV，PV 特性測試無疑是直觀、有效、被廣泛應用的一種方法。通過測量IV，PV特性曲線，并進一步進行數據分析處理，可以直接了解到光伏器件的各項物理性能，包括光電轉換的效率、填充因子等。這些數據可以為光伏器件的研究、質檢以及應用提供可靠的依據。中教金源提供高性價比的IV 特性測試系統，并提供專業的技術支持。

儀器功能：太陽電池IV特性測量及分析

包括：1）測量光照條件和暗條件下的IV, PV 曲線；

2）測量開路電壓Voc、短路電流Isc、短路電流密度Jsc、最大功率電壓Vmpp、最大功率電流Impp、填充因子FF、光電轉換效率Eta

儀器優勢

1.完整IV、PV特性測量和分析解決方案

2.測試方法符合IEC國際標準

3.標準太陽能模擬光源

4.原裝進口KEITHLEY2400系列測試源表

5.光功率密度計，進口感應探頭

6.標定標準太陽電池

7.標配樣品測試臺

8.中文的軟件界面，兼容各種系統

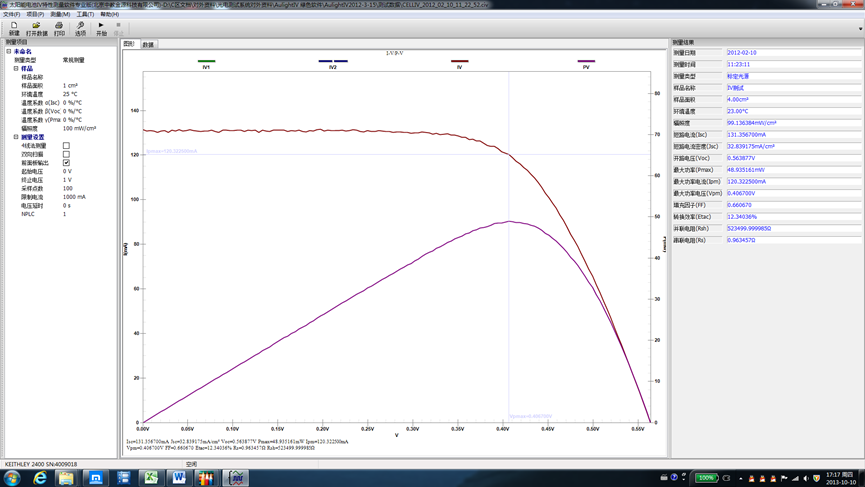

9.圖形化界面軟件，操作方便

10.支持Excel、ASCII、XML格式數據導出

11.報表打印功能，自動生成完整的測試報告

技術指標

項目	指標和說明
光譜匹配度	AM1.5G A級匹配
光斑輻照度	800-2000W/m²
最大測量面積	50mm×50mm(直徑60mm)
電流測量	1nA—1.05A（3.15A）
電壓測量	200μV—21V（210V）
功率計探頭	190nm-11000nm精度0.001mw
標準電池	20mm*20mm
光斑均勻性	<5%
光強穩定性	<2%（rms）
電極連接	四探針法

系統標準配置

序號	產品名稱	型號	配置

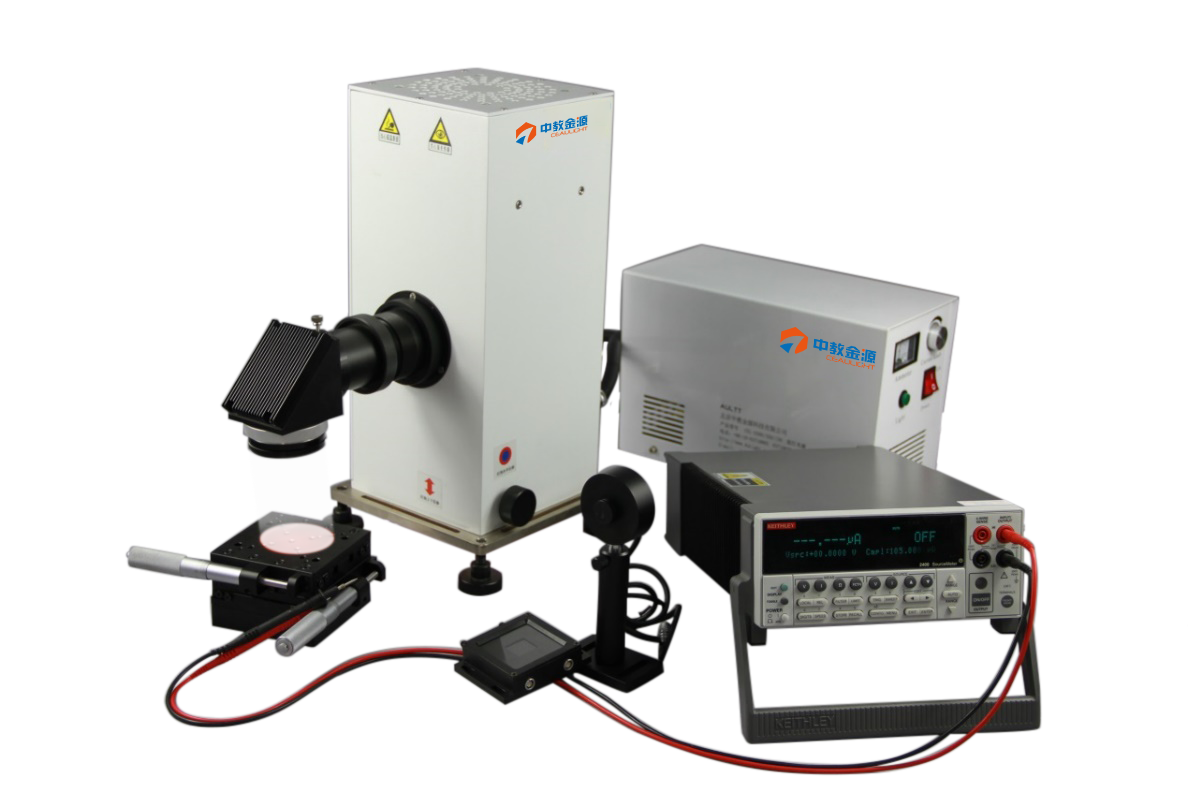

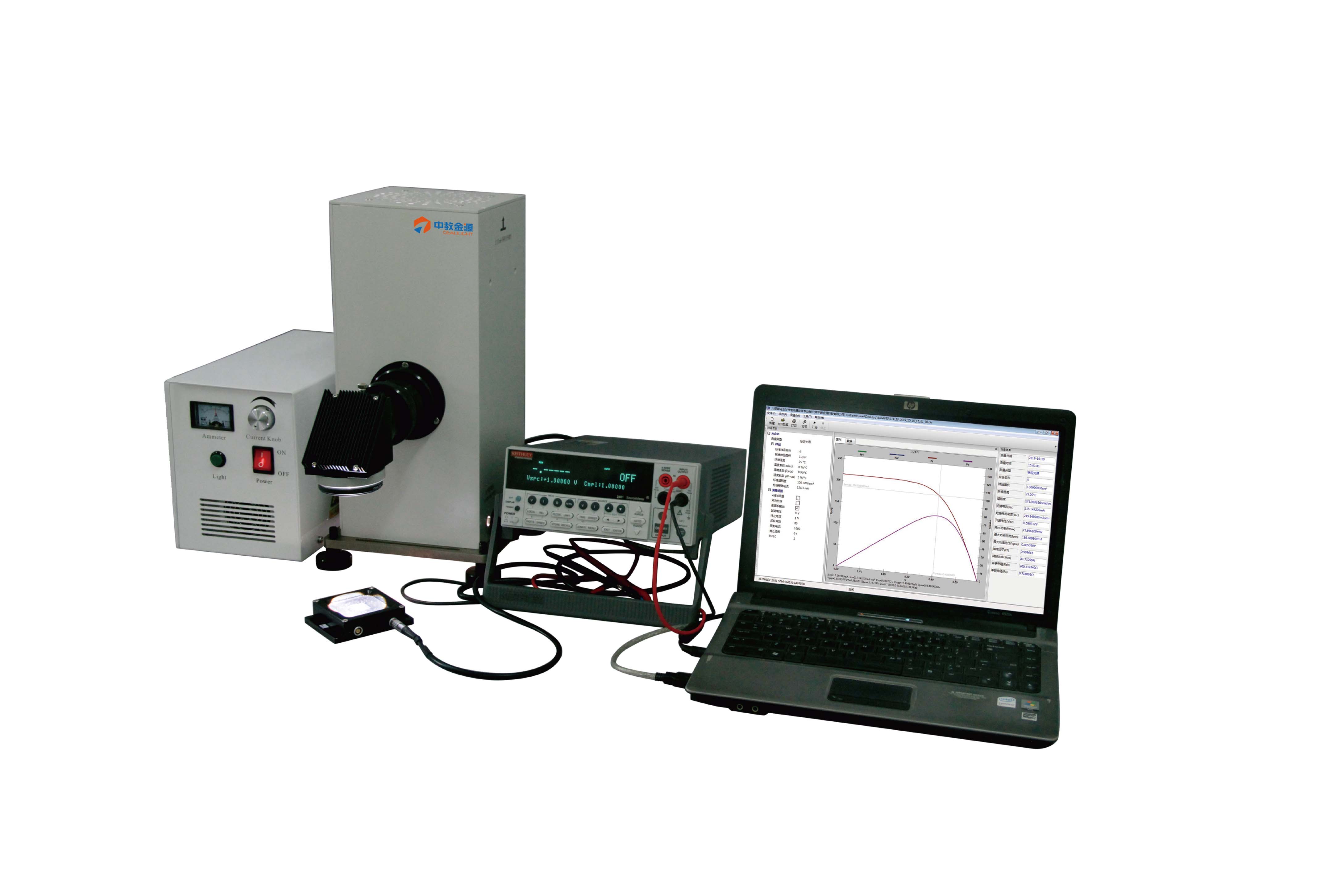

01	太陽能電池I-V特性測量系統	CEL-IV	1）測試工作站（含品牌電腦） 2）IV特性測試儀（吉時利KEITHLEY2401） 3）工作臺、樣品臺 4）數據傳輸線 5）IV特性測試軟件 6）全中文版控制軟件，詳細的數據輸出

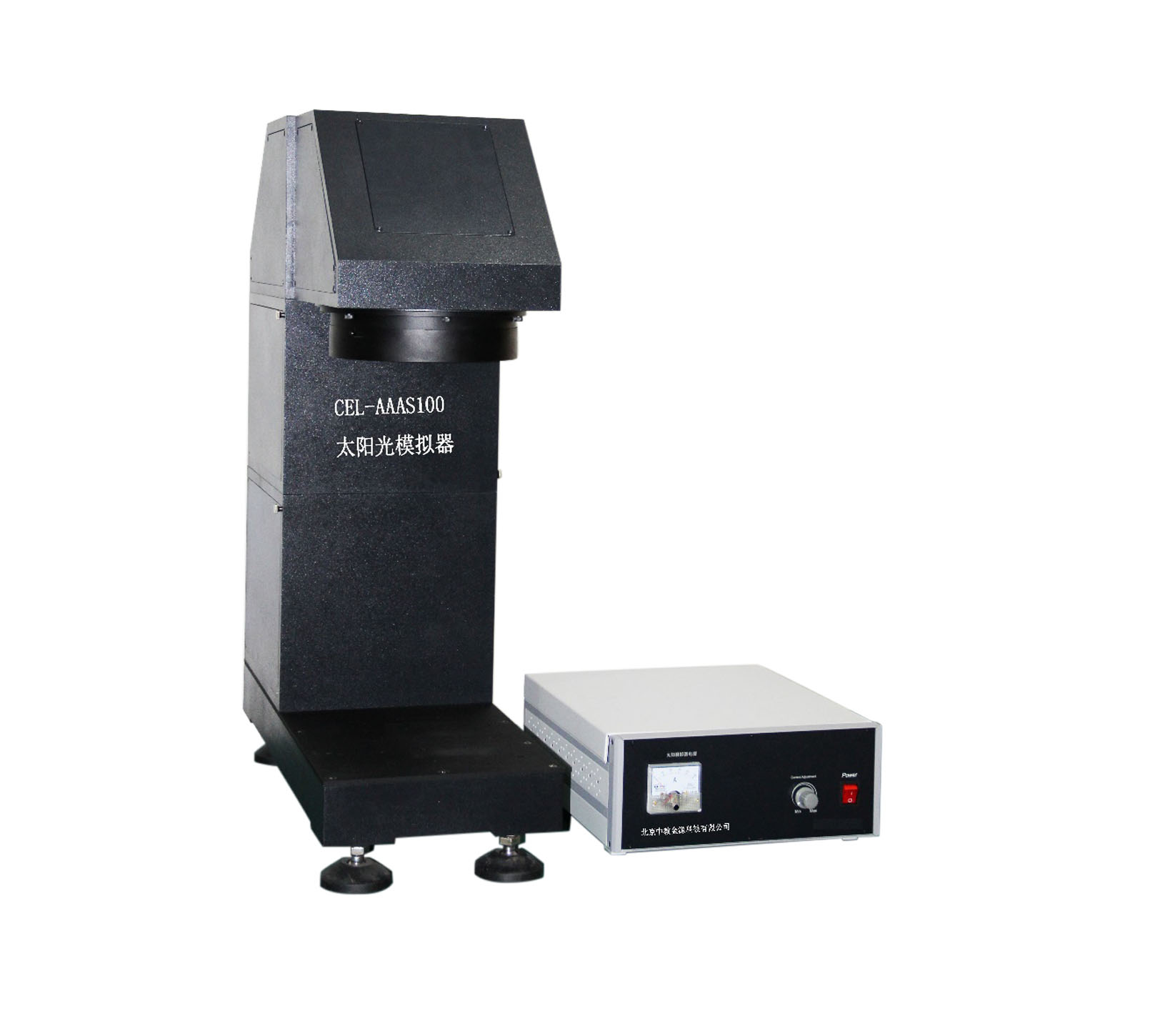

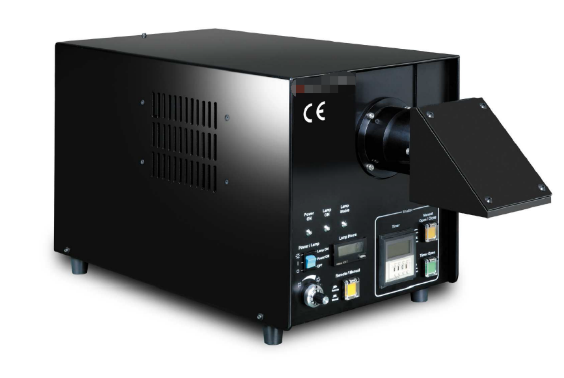

02	太陽能模擬光源	CEL-S500	1）高穩定光源系統 2）高穩定電源系統 3）平行光路鏡頭 4）光路轉向濾光鏡頭 5）全光譜反射濾光片 6）AM1.5日光擬合濾光片
03	標準太陽能電池	CEL-RC	1）CEL-RCCN單晶硅標準太陽能電池 2）CEL-RCCO多晶硅標準太陽能電池任選一種標準太陽能電池含標準檢測報告
04	全光譜光功率計	CEL-NP2000 CEL-FZ-A	1）感光探頭 2）感光數據采集器 3）國產操控儀表 4）測量范圍：2000mw，精度0.001mw
05	選配：冷卻循環水泵；可溫控平臺；溫度監控器；三維位移平臺；四探針平臺	CEL系列	1）冷卻循環水泵：可以控制平臺或電池溫度 2）可溫控平臺：用于控制樣品溫度 3）溫度監控器：可實時監測電池實際溫度 4）三維位移平臺：手動和全自動任選，位移范圍大于40mm 5）四探針平臺：可固定樣品，無陰影探針
