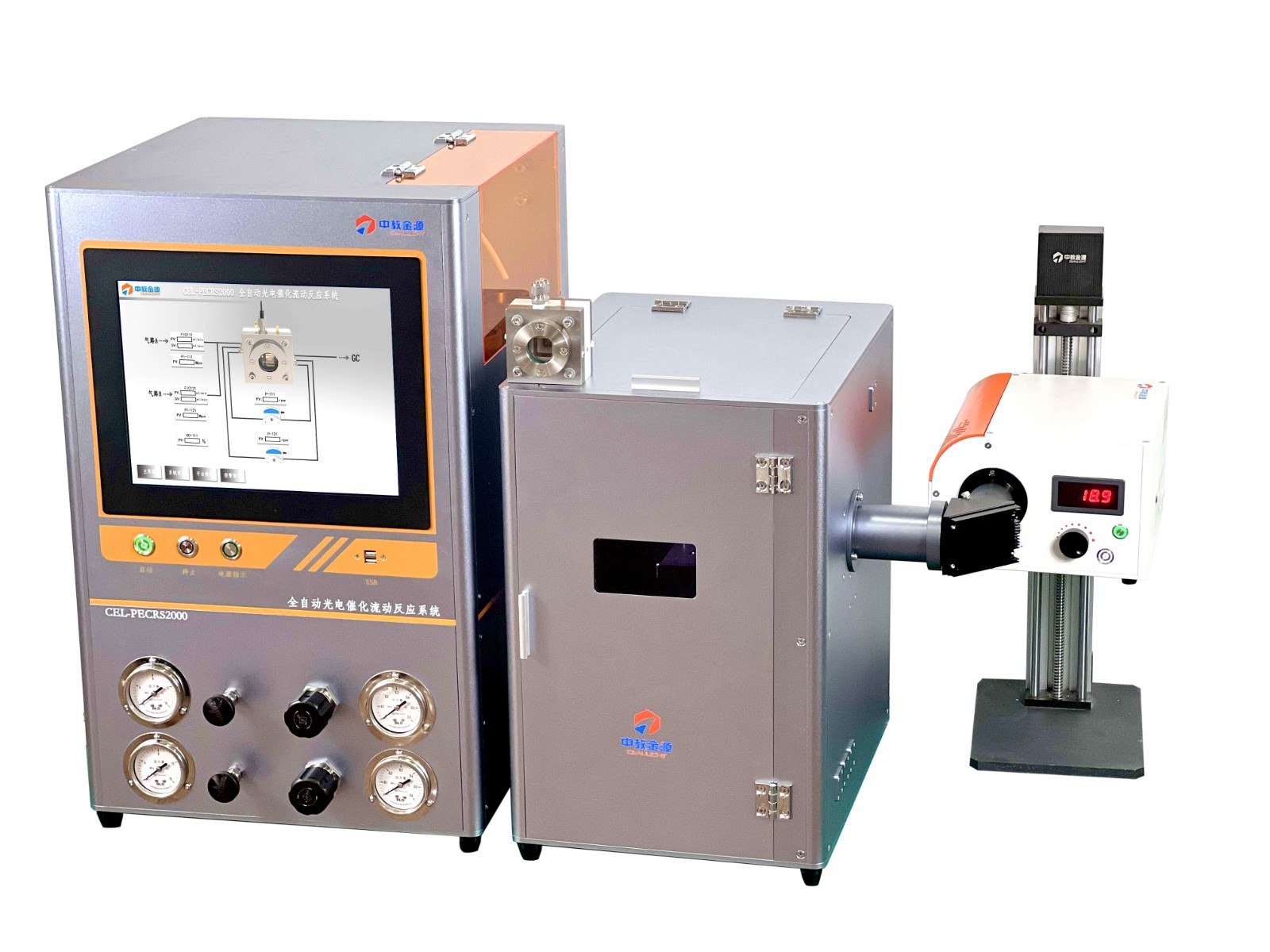

新品亮相！CEL-PECRS2000全自動光電催化流動反應系統
發布時間：2022-03-09 瀏覽量：10975
產品概述
CEL-PECRS2000全自動光電催化流動反應系統是評價催化劑的光電催化性能的重大升級，主要用于光電催化CO2還原反應全自動在線檢測系統分析，N2催化還原，也可以用于流動體系的電催化分析、燃料電池等。本系統的優勢在于將氣路液路系統、光電催化反應池、在線檢測設備等進行智能化、微型化、模塊化設計并集成為一套裝置，通過氣路和液路源源不斷為光電催化反應池提供反應所需的原料氣和電解液，并采用流動相在線檢測體系對反應后全組分進行定量分析。集成化裝置實用性強，測試反應體系活性比同領域成數量級提高。

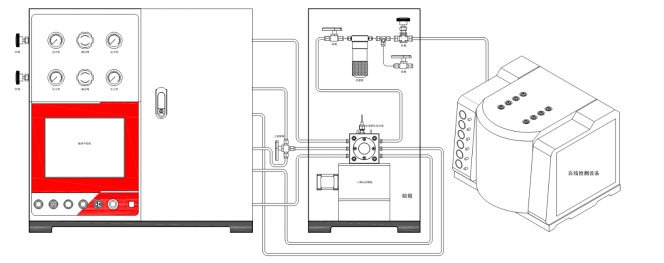

圖1、CEL-PECRS2000全自動光電催化流動反應系統裝置圖
系統優勢
1) 如圖1所示CEL-PECRS2000全自動光電催化流動反應系統裝置圖，液晶顯示系統可以實時顯示控制反應原料氣流速度、反應壓力和反應溫度，集成了電化學工作站軟件對電催化反應電壓和電流實時監控控制，集成了色譜軟件對色譜在線檢測條件控制，實時監控記錄三大模塊采集的數據便于客戶在線分析反應結果和后處理反應結果。
2) 本系統除智能化控制反應體系外，還有一大優勢在于反應池核心部件的創新升級既可以用于三電極體系也可以采用兩電極氣-固-液三相界面的催化體系，并且整套體系采用流動相不斷為催化劑表面提供反應原料。
3) 智能化光電催化系統的發明對供氣系統、陰極/陽極液流循環系統，電化學控制系統和色譜在線自動采樣系統實現了全自動精確控制和無人值守作業標準，是光電催化領域的重大突破。
4) 解決了商業電催化CO2還原反應存在的漏液、漏氣問題，突破了傳統電/光電催化CO2還原反應活性低的瓶頸，集自動化和信息化控制于一體成功推出更加方便的高集成高智能化裝置系統。
5) 本系統檢測范圍廣，可在線檢測CO2、CO、CH4、甲醇、氫氣、氧氣、烴類等微量氣體。
產品特點
1) 將光源系統、電化學工作站、光電催化反應池和氣相色譜模塊化集成化系統化；
2) 液晶屏電腦系統集成氣路控制、電化學工作站軟件和色譜軟件；
3) 通過液晶屏電腦系統實時監控記錄三大模塊采集的數據便于客戶在線分析反應結果和后處理反應結果；
4) 主要用于半導體材料的光電催化流動相CO2還原反應活性評價等；
5) 用于半導體材料的光電催化流動相H2O分解產氫、產氧活性評價、N2還原、電催化等；
6) 微量反應系統，極低的催化劑用量；
7) 導電電極表面鍍金，導電性能極佳，耐化學腐蝕；
8) 標配光電反應池，可實現兩室三電極體系或三室三電極體系，采用純鈦材質，耐壓抗腐蝕 ；
9) 可適用于氣-固-液三相界面的催化反應體系，也可適用于陰陽極液流循環反應系統；
10) 測試范圍廣，CO2、CO、CH4、甲醇、氫氣、氧氣、烴類等微量氣體。
技術參數
參數 | CEL-PECRS2000全自動光電催化流動反應系統 |
應用 | 流動體系下的兩電極、三電極的電催化、光電催化等 |
液晶屏顯示系統 | 高配15寸顯示屏 |
控制軟件 | 可視化觸屏操控，所見即所得 |
氣路系統 | 2路，可以實現兩路配氣，含減壓穩壓閥，數字質量流量控制器20ml/min，可以自由選擇各種氣體，內置標定 |
液路系統 | 2路，可以實現陰陽極同時通液體，采用蠕動泵實現液路管路的流動 |
接頭 | 采用2mm、3mm標準接頭 |
反應池 | 標配CEL-PECR-TFC10光電催化流動反應池，兩室鈦合金反應池，工作電極面積 20mm×20mm，方形，鍍金導電板 |
耐壓 | ＜1.0 MPa，數字壓力計和指針壓力表，雙監控 |
樣品室 | 獨立樣品室，采用三維全自動調節平臺，位移100mm，軟件控制 |
內置 | 陰極、陽極電解液罐，穩流池，氧氣傳感器 |
系統配置
配置 | 說明 | |
必選 | 主機 | CEL-PECRS2000全自動光電催化流動反應系統 |
選配 | 氣相色譜 | 中教金源GC7920,7950E，用于氣體產物的測試分析 |
光源 | 氙燈光源可選光纖光源，CEL-PF300-T9，CEL-PE300-4A， LED光源可選CEL-LED100HA | |
電化學工作站 | CS310M、CHI660E | |
電化學池 | 光電反應池、電化學反應池、燃料電池、接受各種池體訂制 | |
配件 | 升降臺、濾光片、光功率計、標準電池等 | |
光電催化CO2還原實例分析
CEL-PECRS2000全自動光電催化流動反應系統采用CO2還原反應體系為典型案例測試了實驗效果，分別測試了光催化、電催化和光電催化活性

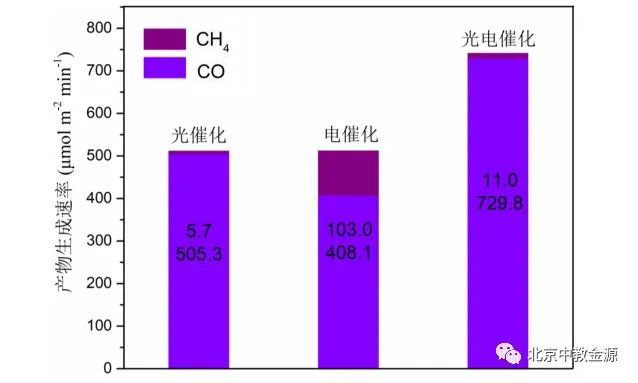

實驗結果
光電催化CO2還原活性明顯優于純光催化和純電催化活性，展示了優異的光電協同催化效果實現了CO2還原反應體系活性的大幅度提高。實驗結果證明了本智能微型光電催化系統的結構功能非常完善，集成化系統實用性強，測試反應體系活性比同領域成數量級提高，是本領域的突破性進展。
光電催化CO2還原反應實驗測試結果（中教金源實測值，版權所有嚴禁轉載）
反應物CO2 催化劑P25 | 光催化 （μmol m-2 min-1） | 電催化 （μmol m-2 min-1） | 光電催化 （μmol m-2 min-1） |
產物CH4 | 5.7 | 103.0 | 11.0 |
產物CO | 505.3 | 408.1 | 729.8 |
